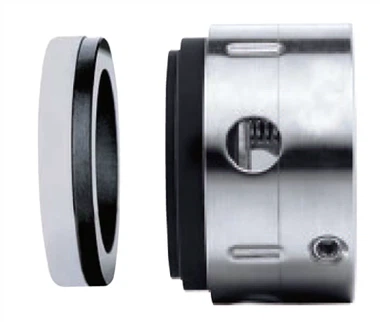

FX RO2 Mekaniske tetninger

1, arbeidsparametere

Temperatur: -30 ~ 200 grad

Trykk: mindre enn eller lik 1,2 MPA

Hastighet: mindre enn eller lik 15m/s

2, materialer

Statisk ring: V1, Q1, Q2, Q3, U1, U2, A, b

Dynamisk ring: Q1, Q2, Q3, U1, U2, A, b

Tetningsring: V, P, E, M1, K.

Fjærer og strukturelle deler: F, G, G1, M

3, gjeldende medier:Splevann, kloakk, olje, liten mengde partikkeloppløsning og andre moderat korrosive medier.

4, beskrivelse:FXRO2 -mekanisk tetning er designet med en ubalansert pinneoverføring liten fjærstruktur, som effektivt kan løse problemet med lav overføring og kompensasjonskraft.

Prinsippet med denne mekaniske tetningen er at etter at skaftet roterer, blir fjærsetet kjørt til å rotere gjennom settskruen, og den dynamiske ringen kjøres til å rotere gjennom forbindelsen mellom fjærsetet og transmisjonshylsen. Den dynamiske ringen er et integrert tetningsmateriale, som bedre kan redusere lekkasjepunktene til tetningen. Den totale tetningsringen er relativt stor for å øke styrken til tetningsringen. Tetningen mellom skaftet og den dynamiske ringen opprettholdes av interferenspasningen til O-ringen. O-ringen er stasjonær i forhold til akselen. Den lille fjæren gir den første tetningen til den mekaniske tetningen og gir kompensasjon for den dynamiske ringen under bruk. Flere små kilder kan gjøre den dynamiske ringen jevnt stresset, og dermed øke levetiden til den mekaniske tetningen. Den statiske ringen sikrer å forsegle gjennom interferenspasningen til O-ringen, og den statiske ringen er sikret å være stasjonær gjennom friksjonen til O-ringen. Det statiske ringetet har en anti-rotasjonspinne, som bedre kan fikse den statiske ringen slik at den statiske ringen ikke glir.

5, vårt selskap har et sterkt design- og utviklingsteam, som kan anbefale og tilpasse mekaniske tetningsprodukter som er mer egnet for deg i henhold til forskjellige kundebehov.
